Name: Zehnder Charleston - Funcionamiento con agua caliente
Brand: Zehnder
Rating: 5 (1 reviews)

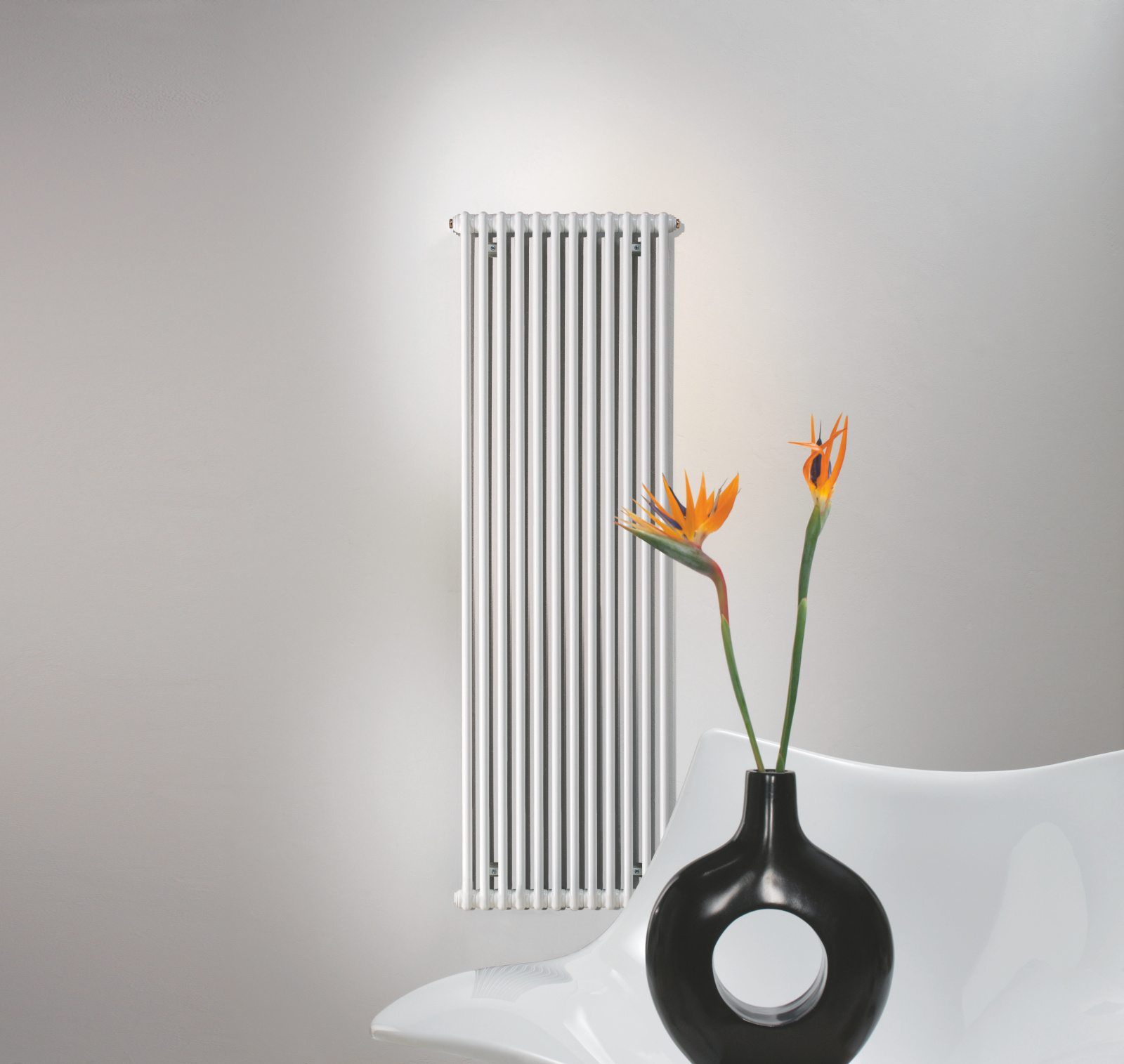

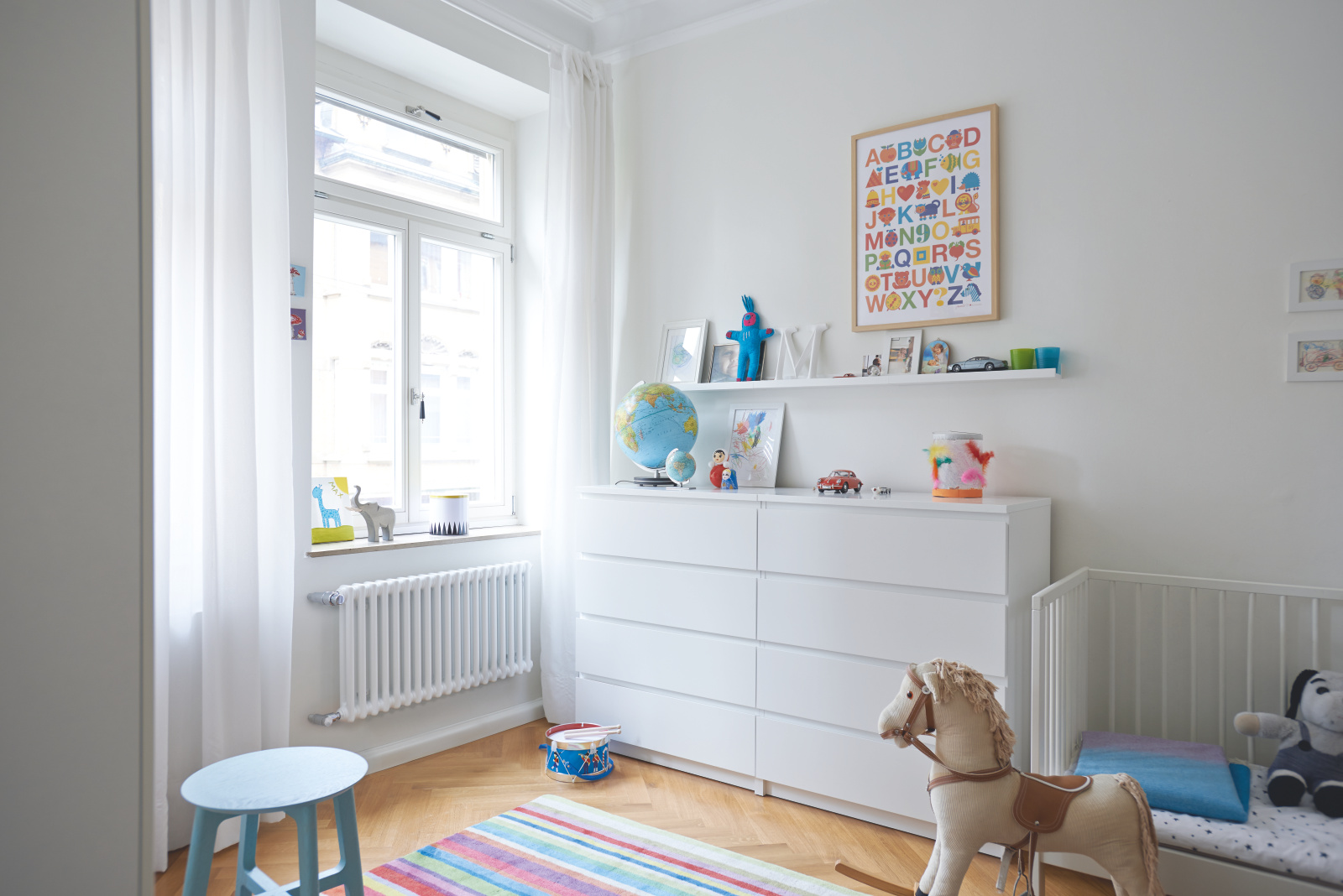

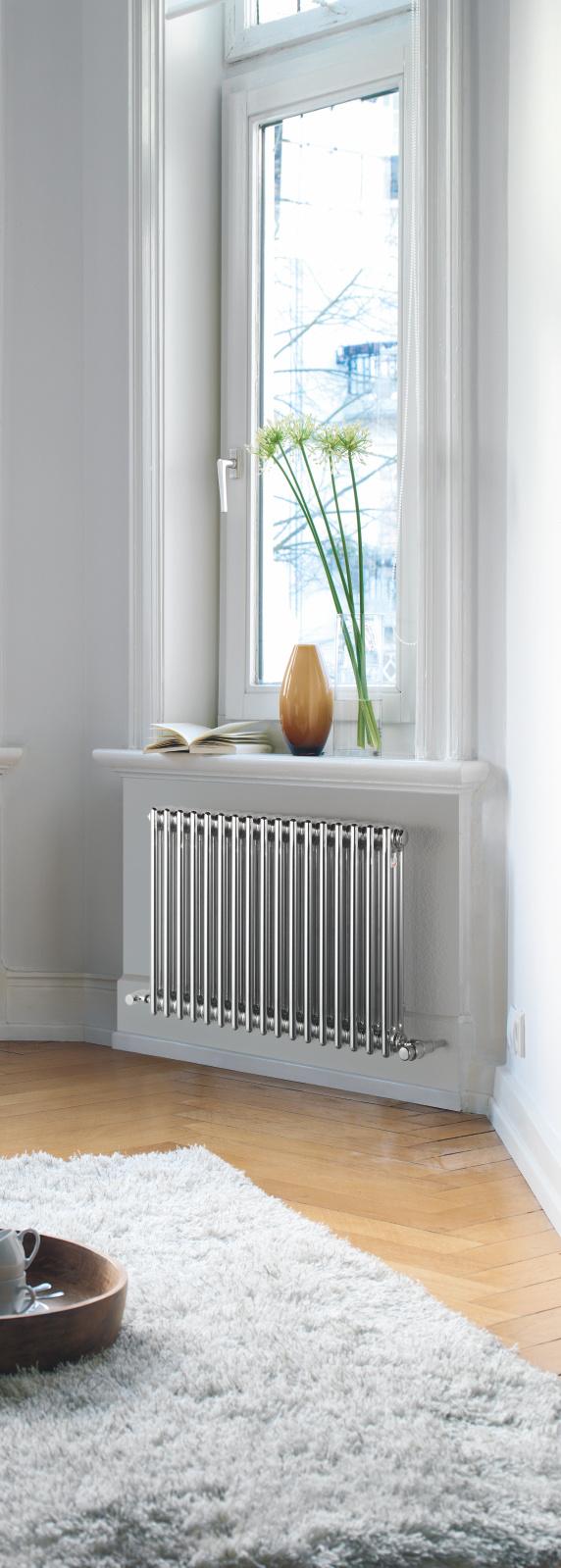

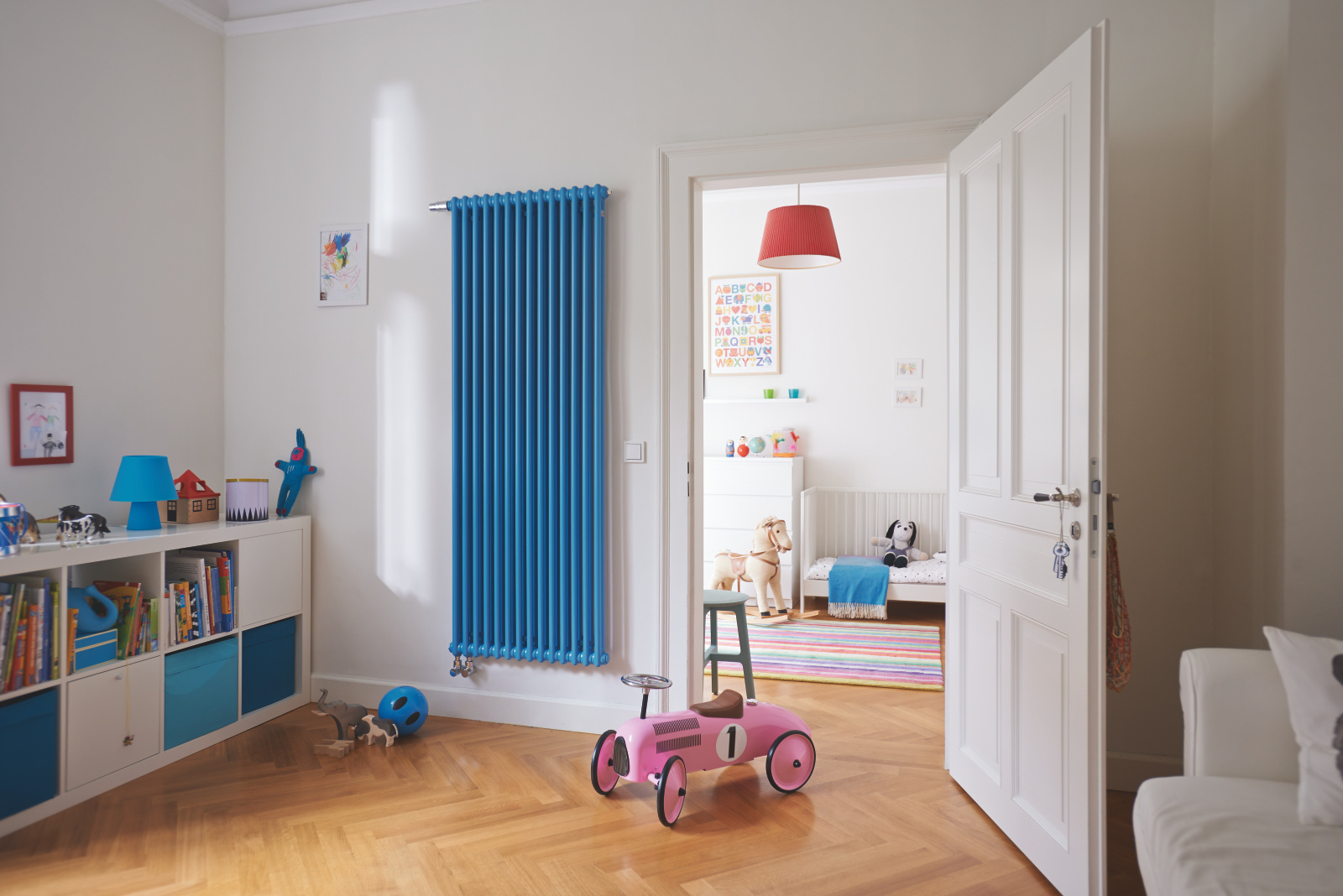

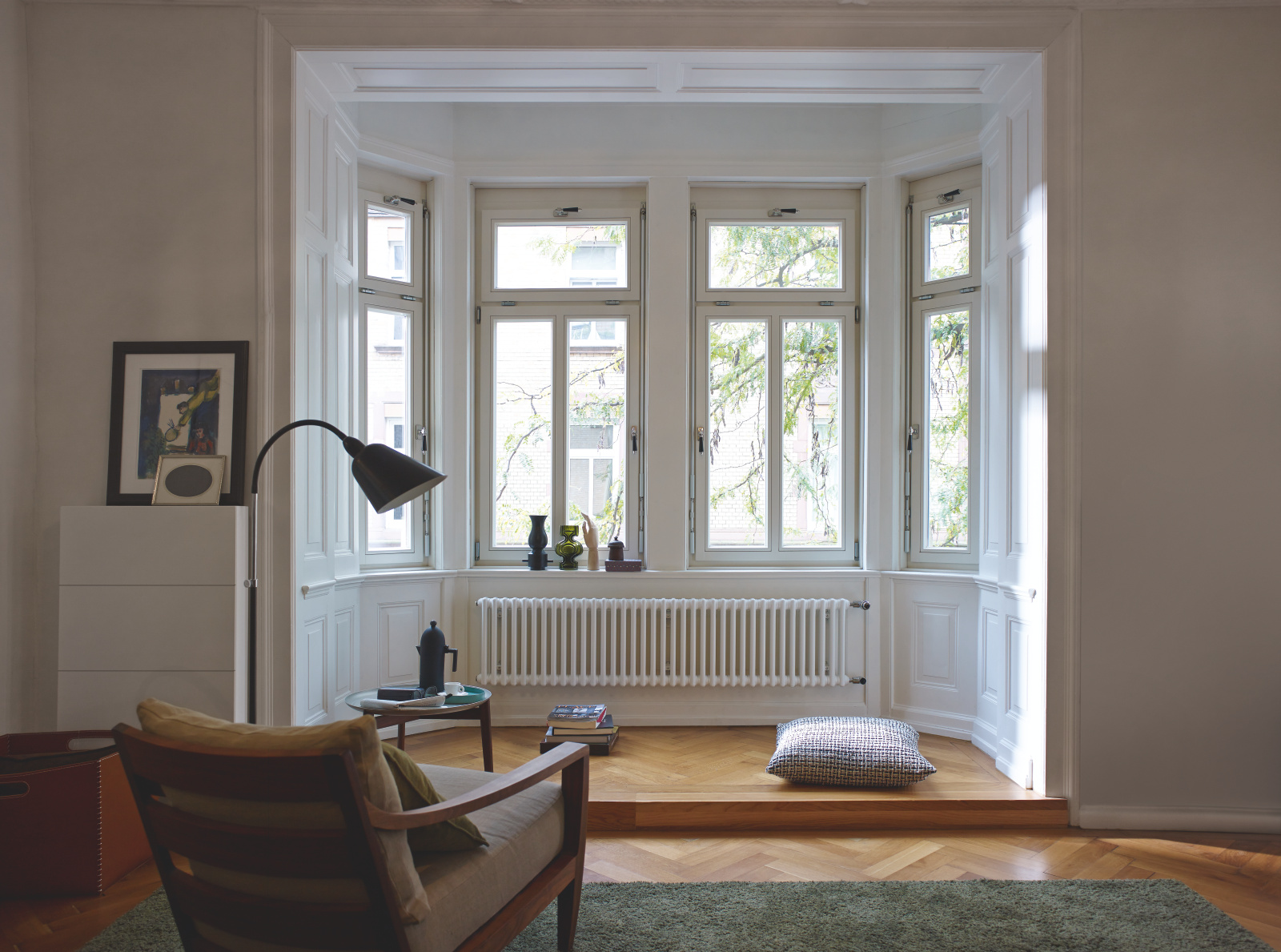

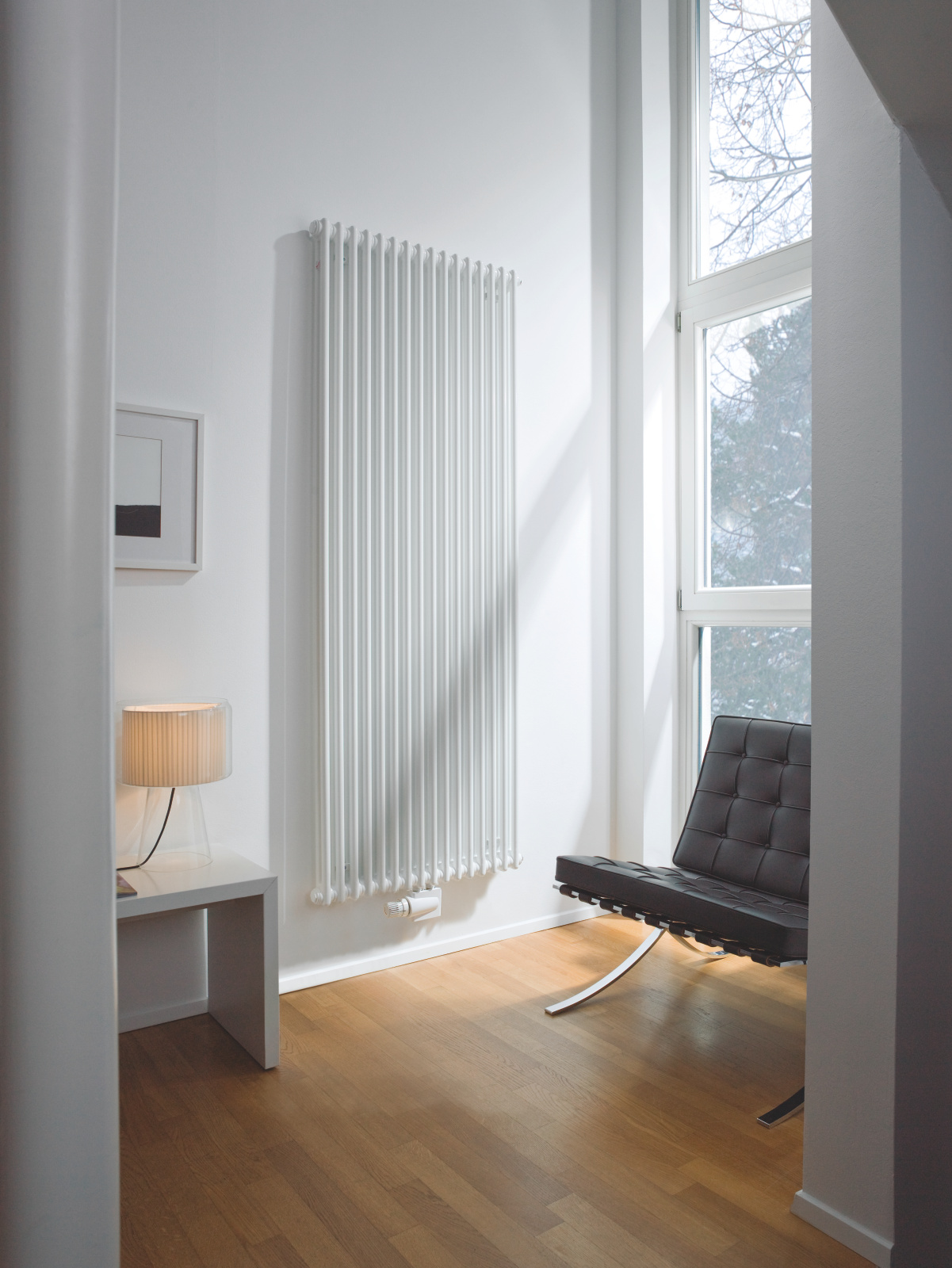

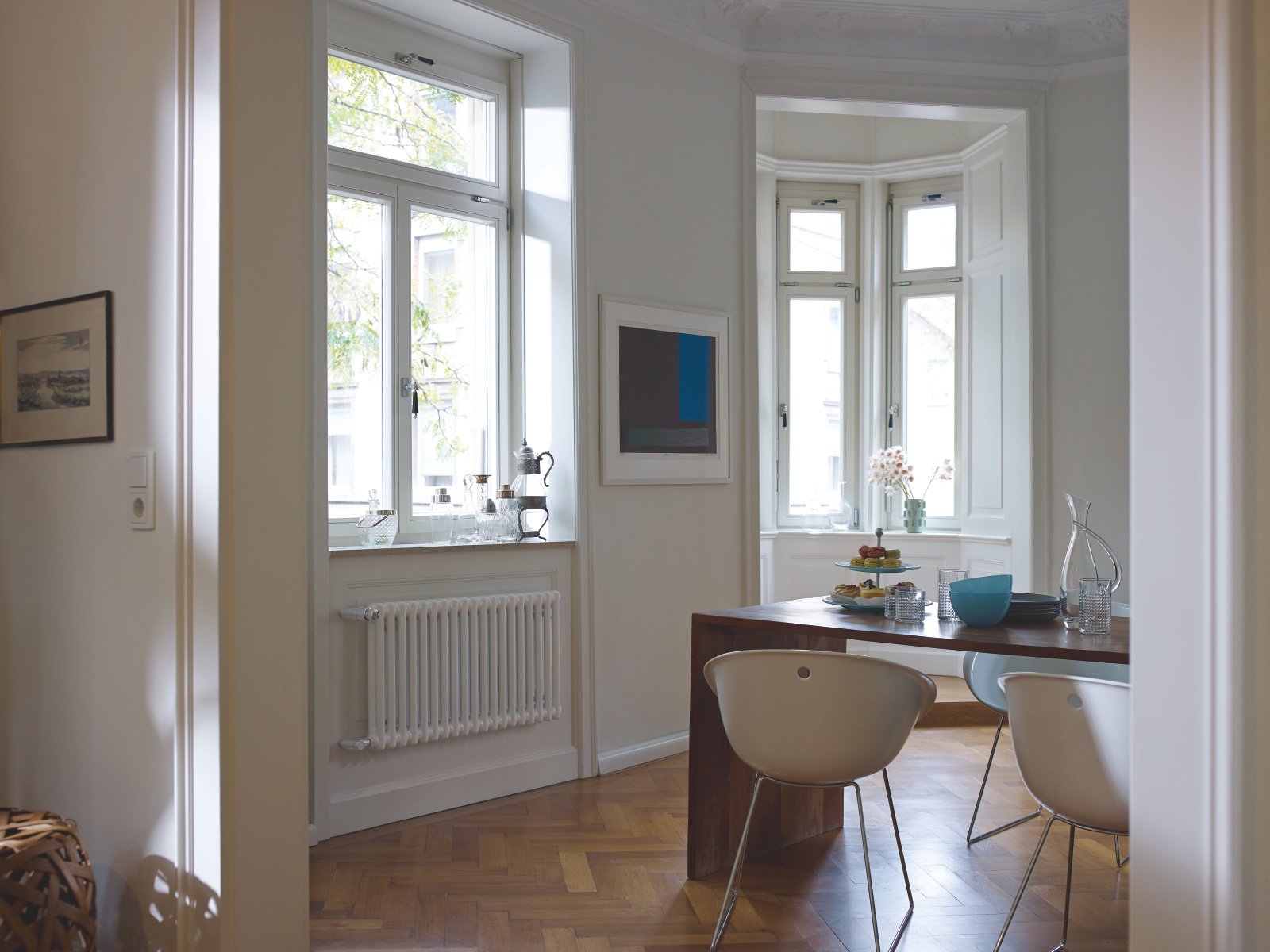

El original entre los radiadores multicolumna es un radiador versátil eficiente que seduce con su forma, función y confort. Su diseño modular aporta al Zehnder Charleston un aspecto elegante y atemporal. Este radiador multicolumna proporciona un agradable calor por radiación y transforma la zona de estar en un oasis de bienestar. Zehnder Charleston ofrece una gran variedad de modelos. Disponible en casi todos los colores y superficies de la carta de colores de Zehnder.

Ventajas

Uso versátil gracias a la diversidad de conexiones, sujeciones y modelos
El sistema de fijación Zehnder EasyFix permite un montaje sencillo y de extracción segura
Diseño clásico-elegante que se integra en cualquier ambiente
El plumero de lana de Zehnder permite una limpieza sencilla
Un porcentaje de radiación elevado que ofrece confort
Se suministra con accesorio de conexión Zehnder Vario para una técnica de conexión oculta discreta y elegante
Apto para el funcionamiento con bomba de calor o sistema de baja temperatura

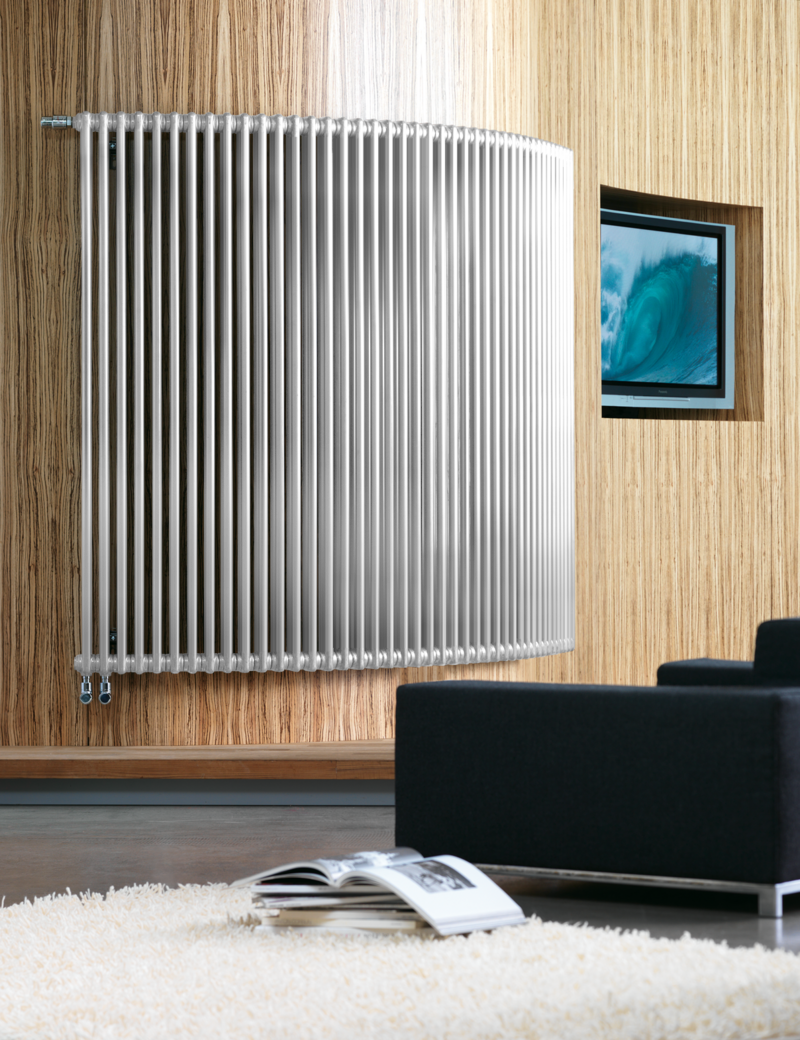

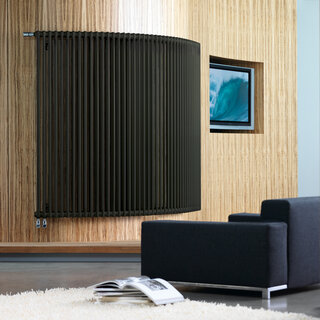

Posibilidades de uso versátiles gracias a las ejecuciones especiales, por ejemplo, curva o en ángulo
Gracias a la superficie lisa y a la facilidad de limpieza es también indicado para personas alérgicas
Adaptación a las diferentes circunstancias arquitectónicas gracias a su forma constructiva modular
Alta potencia térmica también para construcciones antiguas con elevada carga térmica
La tecnología de soldadura a láser que no deja residuos, LaZer made, garantiza la máxima calidad, un diseño elegante y un modo de funcionamiento fiable de la instalación de calefacción

Colour System

Zehnder Charleston - Funcionamiento con agua caliente

Traffic White (9016* / RAL 9016)

Estándar

Traffic White (9016* / RAL 9016)

Colores cálidos Tendencias

Pastel Green (6219 / RAL 6019)

Reseda Green (6211 / RAL 6011)

Olive Green (6203 / RAL 6003)

Terracotta Faded (0299)

Terracotta (0292)

Ruby Red (3003* / RAL 3003)

Colores fríos Núcleo

White Matt (0556)

Light Beige (0253)

Light Grey (0262)

White Aluminium (9006*)

Light Jeans (0264)

Titane (0335*)

Inox Look (0332*)

Telegrey 2 (7246 / RAL 7046)

Blue Grey (7231 / RAL 7031)

Anthracite Grey (7016* / RAL 7016)

Black Quartz (0550*)

Black Matt (0557)

Traffic Black (9217 / RAL 9017)

Jet Black (9005* / RAL 9005)

Colores fríos Tendencias

Pastel Blue (5224 / RAL 5024)

Pigeon Blue (5214 / RAL 5014)

Gentian Blue (5210 / RAL 5010)

Sapphire Blue (5203 / RAL 5003)

Blue Night (0289)

Traffic White (9016* / RAL 9016)

Pastel Green (6219 / RAL 6019)

Reseda Green (6211 / RAL 6011)

Olive Green (6203 / RAL 6003)

Terracotta Faded (0299)

Terracotta (0292)

Ruby Red (3003* / RAL 3003)

White Matt (0556)

Light Beige (0253)

Light Grey (0262)

White Aluminium (9006*)

Light Jeans (0264)

Titane (0335*)

Inox Look (0332*)

Telegrey 2 (7246 / RAL 7046)

Blue Grey (7231 / RAL 7031)

Anthracite Grey (7016* / RAL 7016)

Black Quartz (0550*)

Black Matt (0557)

Traffic Black (9217 / RAL 9017)

Jet Black (9005* / RAL 9005)

Pastel Blue (5224 / RAL 5024)

Pigeon Blue (5214 / RAL 5014)

Gentian Blue (5210 / RAL 5010)

Sapphire Blue (5203 / RAL 5003)

Blue Night (0289)

* Estos colores/superficies tienen un acabado brillante, el resto tiene un acabado mate.

A pesar del cuidado máximo puesto durante el proceso de lacado de nuestros radiadores, es posible que existan ligeras desviaciones en el color según la serie de fabricación y las superficies de aplicación del color (cerámica, papel, metal...), así como de la visualización en pantalla.

Bajo pedido, Zehnder puede fabricar radiadores según los requisitos de color individuales del cliente, fuera de nuestra carta de color (incl. según las designaciones comunes RAL o NCS).

Datos técnicos

Conexión en calefacción central de agua caliente

Modelo de 2 columnas
Modelo	H	L	T	Potencia calorífica
	H	L	T	75/65/20 °C	70/55/20 °C	55/45/20 °C
	mm	mm	mm	W	W	W
2026	177	46	62	14.5	17.1	7.6
2026	260	46	62	21.1	17.1	11.1
2030	300	46	62	23.6	19.1	12.5
2035	350	46	62	27.5	22.3	14.6
2040	400	46	62	31.2	25.3	16.5
2045	450	46	62	34.9	28.3	18.5
2050	500	46	62	38.4	31.1	20.2
2055	550	46	62	41.9	33.9	22.1
2060	600	46	62	45.3	36.6	23.9
2075	750	46	62	55	44.5	29
2090	900	46	62	63.9	51.7	33.7
2100	1000	46	62	69.5	56.2	36.7
2110	1100	46	62	74.7	60.4	39.4
2120	1200	46	62	82.7	66.8	43.4
2150	1500	46	62	104	83.7	54
2180	1800	46	62	124	99.3	63.5
2200	2000	46	62	138	110.5	70.6
2220	2200	46	62	151	120.9	77.3
2250	2500	46	62	171	137.2	88
2280	2800	46	62	189	151.6	97.2
2300	3000	46	62	201	161.2	104
H = altura, L = longitud, T = profundidad 75/65/20 = Rendimiento térmico normalizado según EN 442 H = Altura nominal, la altura exacta varía unos pocos mm en algunos modelos

Modelo de 3 columnas
Modelo	H	L	T	Potencia calorífica
	H	L	T	75/65/20 °C	70/55/20 °C	55/45/20 °C
	mm	mm	mm	W	W	W
3026	185	46	100	20.1	22.6	10.5
3026	260	46	100	27.9	22.6	14.7
3030	300	46	100	32	25.9	16.9
3035	350	46	100	37	29.9	19.5
3040	400	46	100	41.9	33.9	22.1
3045	450	46	100	46.8	37.9	24.7
3050	500	46	100	51.6	41.7	27.2
3055	550	46	100	56.3	45.5	29.5
3060	600	46	100	60.9	49.2	32
3075	750	46	100	74.3	60	39
3090	900	46	100	87	70.1	45.4
3100	1000	46	100	95.1	76.7	49.7
3110	1100	46	100	103	82.9	53.5
3120	1200	46	100	115	92.4	59.5
3150	1500	46	100	140	112.1	71.7
3180	1800	46	100	166	132.5	84.1
3200	2000	46	100	183	146	92.7
3220	2200	46	100	200	159.9	102
3250	2500	46	100	225	179.9	115
3280	2800	46	100	251	201.3	129
3300	3000	46	100	269	215.8	139
H = altura, L = longitud, T = profundidad 75/65/20 = Rendimiento térmico normalizado según EN 442 H = Altura nominal, la altura exacta varía unos pocos mm en algunos modelos

Modelo de 4 columnas
Modelo	H	L	T	Potencia calorífica
	H	L	T	75/65/20 °C	70/55/20 °C	55/45/20 °C
	mm	mm	mm	W	W	W
4026	200	46	136	28.4	29.5	14.9
4026	260	46	136	36.5	29.5	19.2
4030	300	46	136	41.9	33.9	22.1
4035	350	46	136	48.5	39.2	25.6
4040	400	46	136	54.9	44.3	28.8
4045	450	46	136	61.3	49.5	32.2
4050	500	46	136	67.6	54.6	35.5
4055	550	46	136	73.7	59.5	38.7
4060	600	46	136	79.8	64.3	41.7
4075	750	46	136	97.4	78.5	50.9
4090	900	46	136	114	91.7	59.2
4100	1000	46	136	125	100.4	64.6
4110	1100	46	136	135	108.5	69.8
4120	1200	46	136	147	117.9	75.6
4150	1500	46	136	180	144.1	92.1
4180	1800	46	136	213	170	108
4200	2000	46	136	234	187.1	119
4220	2200	46	136	256	204.6	130
4250	2500	46	136	289	231.4	148
4280	2800	46	136	323	259.1	166
4300	3000	46	136	345	276.7	178
H = altura, L = longitud, T = profundidad 75/65/20 = Rendimiento térmico normalizado según EN 442 H = Altura nominal, la altura exacta varía unos pocos mm en algunos modelos

Modelo de 5 columnas
Modelo	H	L	T	Potencia calorífica
	H	L	T	75/65/20 °C	70/55/20 °C	55/45/20 °C
	mm	mm	mm	W	W	W
5026	200	46	173	35	36.5	18.4
5026	260	46	173	45.1	36.5	23.8
5030	300	46	173	51.7	41.8	27.3
5035	350	46	173	59.9	48.4	31.4
5040	400	46	173	67.9	54.8	35.6
5045	450	46	173	75.8	61.2	39.8
5050	500	46	173	83.5	67.3	43.6
5055	550	46	173	91.1	73.4	47.6
5060	600	46	173	98.6	79.5	51.5
5075	750	46	173	120	96.4	62
5090	900	46	173	141	113.1	72.5
5100	1000	46	173	154	123.5	79.2
5110	1100	46	173	167	133.7	85.5
5120	1200	46	173	179	143.3	91.6
5150	1500	46	173	219	175.1	112
5180	1800	46	173	259	207	132
5200	2000	46	173	285	227.8	145
5220	2200	46	173	312	249.4	159
5250	2500	46	173	352	281.9	180
5280	2800	46	173	392	314.4	202
5300	3000	46	173	420	336.9	216
H = altura, L = longitud, T = profundidad 75/65/20 = Rendimiento térmico normalizado según EN 442 H = Altura nominal, la altura exacta varía unos pocos mm en algunos modelos

Modelo de 6 columnas
Modelo	H	L	T	Potencia calorífica
	H	L	T	75/65/20 °C	70/55/20 °C	55/45/20 °C
	mm	mm	mm	W	W	W
6026	200	46	210	41.5	43.1	21.6
6026	260	46	210	53.5	43.1	27.9
6030	300	46	210	61.3	49.5	32.2
6035	350	46	210	71	57.3	37.3
6040	400	46	210	80.5	64.9	42
6045	450	46	210	89.8	72.4	46.9
6050	500	46	210	99	79.7	51.4
6055	550	46	210	108	86.9	56.1
6060	600	46	210	117	94	60.5
6075	750	46	210	143	114.7	73.6
6090	900	46	210	167	133.7	85.5
6100	1000	46	210	183	146.5	93.7
6110	1100	46	210	198	158.3	101
6120	1200	46	210	210	167.9	107
6150	1500	46	210	256	204.6	130
6180	1800	46	210	303	241.8	154
6200	2000	46	210	334	267	170
6220	2200	46	210	365	291.8	186
6250	2500	46	210	412	329.3	210
6280	2800	46	210	459	368.2	236
6300	3000	46	210	491	393.8	253
H = altura, L = longitud, T = profundidad 75/65/20 = Rendimiento térmico normalizado según EN 442 H = Altura nominal, la altura exacta varía unos pocos mm en algunos modelos
